Beskrivelse

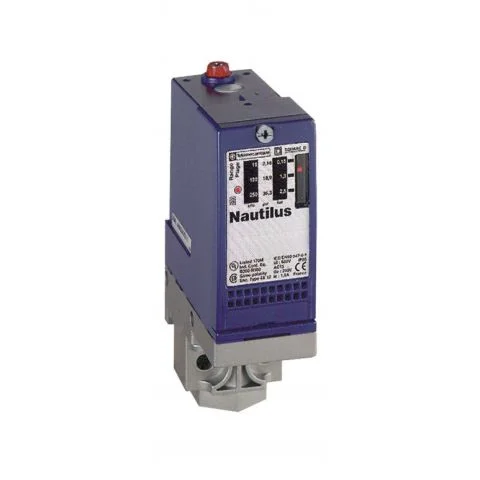

Trykksensor for overvåking av trykk i for eksempel luft, ferskvann og hydraulikkolje. Trykksensoren har en elektromekanisk sensor som kan måle opptil 25 bar per syklus. Målt med fast hysterese og innstillingsskala. Destruktivt trykk 90 bar. For tilkobling til målevæske har trykkbryteren G 1/4 (hun) som samsvarer med ISO 228. For elektrisk tilkobling benyttes skrue, 1 x 0,5-2 x 2,5 kvadratmillimeter. 1 vekslende hjelpekontakt, momentan funksjon. Koblingene er laget av sølv og materialet som er i kontakt med den målbare væsken er sinklegering, nitrilgummi og messing.Tekniske dataEgnet som vaktJaPasser som topunktsregulatorNeiPasser som begrenserNeiType elektrisk tilkoblingSkruekoblingMaks. driftstrykk25000Valtetrykk1-20 barStartinnstilling1000-20000Utløsertrykk0,6-19 barEndeinnstilling600-19000Trykkveksledifferanse1 barMaks. testtrykk45Sprengtrykk90 barNominell driftsspenning Ue ved AC 50 Hz120-240 VNominell driftsspenning Ue ved AC 60 Hz120-240 VNominell driftsspenning Ue ved DC250 VNummer av lukkede hovedkontakter0Antall åpne hovedkontakter0Antall lukkede hjelpekontakter0Antall åpne hjelpekontakter0Antall skiftende hjelpekontakter1Brukekapasitet ved AC-3, 240V0 kATilkoblingInnvendig gjenge G, sylindrisk (ISO 228-1)Gjengestørrelse1/ 4"Temperaturområde70 °CTilkoblingPG13Endeverdi måleområde trykk0 PaMed manuell driftNeiEksplosjonssikkerNeiMed manuell av/på-knappNeiKapslingsklasse (IP)IP66Elektroniskt UtførelseJa
