Beskrivelse

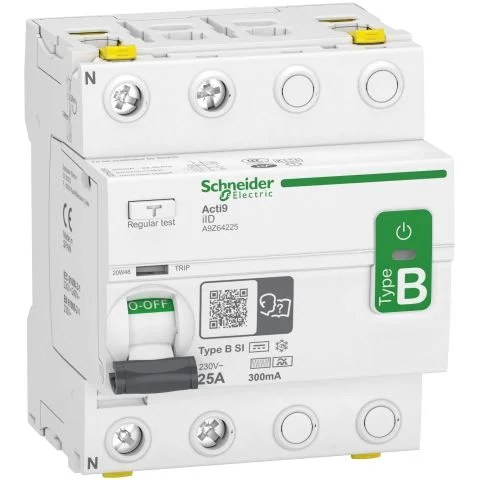

Schneider Electric Acti9 iID er en jordfeilbryter av type B-SI som er korttidsforsinket 10 mS og har økt støtstrømbestandighet 3 kA.Jordbrytere av denne typen er også utstyrt med en innvendig beskyttelse som gjør dem tilpasset for fuktige og aggressive miljøer.I 2-polet utførelse, momentan med merkefeilstrøm 25 A, 300 mA.Egnet for bruksområder der likestrøm forekommer, f.eks. drift av kraner, lifter, heiser, VVS og pumper.Merkespenning 400 V, 50 Hz.Norm:IEC/EN 61008-2-1, IEC/EN 62423, IEC 61543, VDE 0664.Jordfeilbrytere i klasse B er beregnet på spesielle bruksområder som elbilladere, solceller, likerettere, batteriladere og frekvensomformere.De reagerer og løser ut for feilstrømmer av både veksel- og likespenningskarakter.Kan utstyres med hjelpekontakt for å indikere at jordfeilbryteren har løst ut.Type B-SIUtstyrt med en innvendig beskyttelseTilpasset fuktige og aggressive miljøerFor bruksområder der likestrøm forekommerBruksområde f.eks. drift av kraner, lifter, heiser, VVS og pumperOgså egnet for spesielle bruksområder som elbilladere, solceller, likerettere, batteriladere og frekvensomformereReagerer og løser ut for feilstrømmerKan utstyres med hjelpekontaktTekniske dataAntall poler2Beskyttelsesklasse IPIP20Bredde i antall modulmellomrom4Forurensningsgrad3Frekvens50 HzInnbyggingsdybde44 mmKorttidsforsinket typeNeiLekkasjestrømtypeBMed forriglingsmekanismeJaMerkespenning230 VMerkespenningstyrke Uimp6 kVMerkestrøm25 AMonteringsmetodeDIN-skinneNominell feilstrøm0.3 ANominell isolasjonspenning Ui250 VOmgivelsestemperatur under drift-25-60 °CSelektiv beskyttelseNei
