Beskrivelse

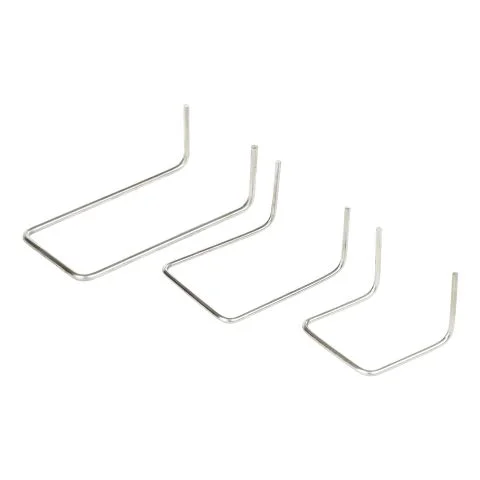

U-krampe med vinkelben. Brukes som innmuringskrampe i skallmuren og kombineres med veggfester (nr. 12, 13, 14) for forankring i bakenforliggende vegg. Påkrevd lengde på krampen bestemmes av luftspaltens bredde og forsikringslengden. For standard-, modul- og bekledningstegl. Montering: U-krampen sammenkobles med valgt veggfeste og mures inn i to ovenliggende liggefuger. Forsikringslengden i skallmuren skal være minst 40 mm. a dim – innmuringsmål, «a» mm parallelt med teglstenen. b dim – Luftspalte + innmuring i teglstenen (min. 40 mm). c dim – Skiftehøyde (teglstenen+fugetykkelse). Dimensjonerende bæreevne: Siden krampen kombineres med forskjellige veggfester, er den laveste verdien for kombinasjonen som utgjør den dimensjonerende bæreevnen. Dimensjonerende bæreevne (sikkerhetsklasse 2) for U-krampen kan settes til:
